Baue einen Temperaturregelkreis auf, | |
Planspiel "Temperaturregelkreis - Klimaanlage und ihre Infrastruktur" |
|
|
| |
|
|
|
|
In einer modernen Wohnung oder einem modernen Auto sorgt der elektrische Regelkreis für das körperfreundliche Klima. Dabei braucht man nur die gewünschte Raumtemperatur auf dem Temperatursteller einzustellen - alles anderes geschieht im Hintergrund. | |
|
|
|
| |
|
|
|
|
|
|
|
|
|
| |
Was ist ein Regelkreis?
Aus welchen Teilen besteht ein Regelkreis?
Was ist eine temperaturproportionale Spannung?
Lerne die Begriffe der Regelungstechnik kennen!
Erlebe die Funktionsweise eines Regelkreises! |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
sorge für das angenehme Klima in deinem Auto! | |
| |
|
| |
Die Funktionsweise eines Temperaturregelkreises kannst du jetzt spielerisch erleben und die Grundbegriffe
der Regelungstechnik, wie Regelgröße, Führungsgröße, Stellgröße und Regelabweichung, kennenlernen!
Die Ausgangssituation für das Spiel:
Im Laufe des Tages ist die Zimmertemperatur auf 15°C gesunken. Um 17:00 Uhr kommst du nach Hause und stellst den Temperatursteller auf 21°C
oder
Im Laufe des Tages ist die Innentemperatur im Auto auf 27°C gestiegen. Um 17:00 Uhr steigt die Familie ins Auto ein, die Reise beginnt und der Temperatursteller wird auf 21°C eingestellt.

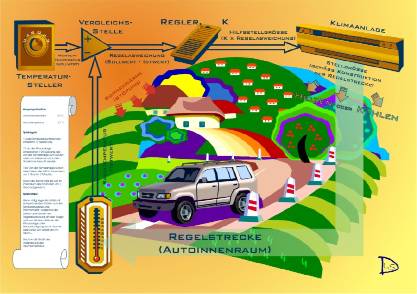

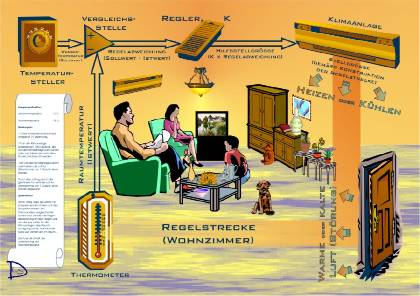

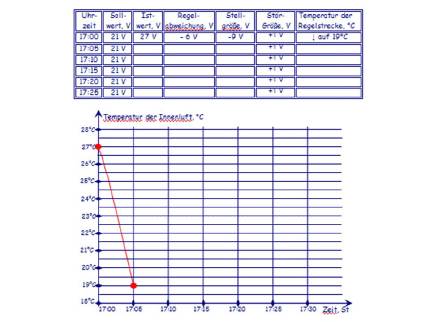

Der Temperaturregelkreis macht sich an die Arbeit. Verfolge die Temperaturregelung, indem du die Tabelle mit Hilfe des Spielplanes Schritt für Schritt vervollständigst und gleichzeitig in die Grafik einträgst, wie sich die Raumtemperatur mit der Zeit ändert.
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
sorge für das Wohlwollen deiner Familie! | |
|
|
| |
|
|
|
|
|
|
|
|
| |
|
|
| |
Was denkst du, hat der Temperaturregelkreis seine Aufgabe erfüllt? |
|
|
|
|
| |
|
Wenn du nicht dieser Meinung bist, kannst du versuchen den Regelkreis anders einzustellen und den Temperaturverlauf neu zu berechnen. Unaufdringlich erlernst du die Grundlagen und Grundbegriffe der Regelungstechnik."
Der Spielplan und Spielvorgehen veranschaulichen den Spielern das Vorgehen in einem Temperaturregelkreis einer Auto- bzw. Wohnungsklimaanlage und machen sie durch die Erfüllung einer Aufgabe mit schrittweiser Erstellung von Grafiken und Tabellen mit den Grundlagen und Grundbegriffen der Regelungstechnik vertraut. Dem Teilnehmer wird vor Augen geführt, welchen Einfluss verschiedene Einstellungen im Regelkreis auf sein Verhalten und auf seine Umgebung haben.

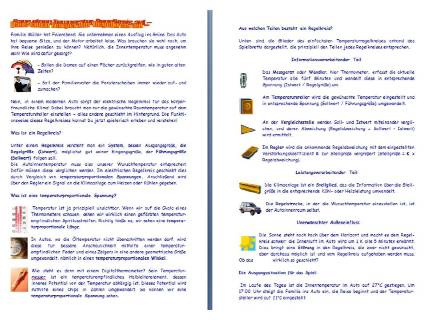

Dieses Lehrspiel passt für die Schüler ab 7. Klasse, kann in den Unterricht Physik oder Informatik eingebaut werden und ist auch besonders gut zur Berufsorientierung oder zur Vorbereitung auf eine technisch orientierte Ausbildung, z. B. Mechatronik, geeignet. Es bedarf einer Moderation mit ausführlichen Vorbereitungs- sowie Auswertungsphasen im Rahmen eines Seminars, um Aufgaben, Ziele und Ergebnisse des Lehrspieles den Teilnehmern anschaulich vor Augen zu führen. Jeder Trainingsteilnehmer bekommt ein Teilnehmerheft mit Tabellen und Grafiken zum Ausfüllen.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | |
|
|
|
| |
| |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
| |
| |
| |
| |
| |
|
| | | | |
| |
